声学全断面时差法测流仪

产品概述

---

声学全断面时差法测流仪采用声学时差法原理，实时测量天然河道断面的流速、水位、水温等数据，通过控制终端进行数据存储，计算，传输。产品通过安装在河道两岸的工作站的两套设备交互工作来实现测量。通常呈与河流方向45°角的安装方位，采用双机交替发射调制超声波信号，根据双机接收到对方信号所需时间的差值来确定河道全断面流速。

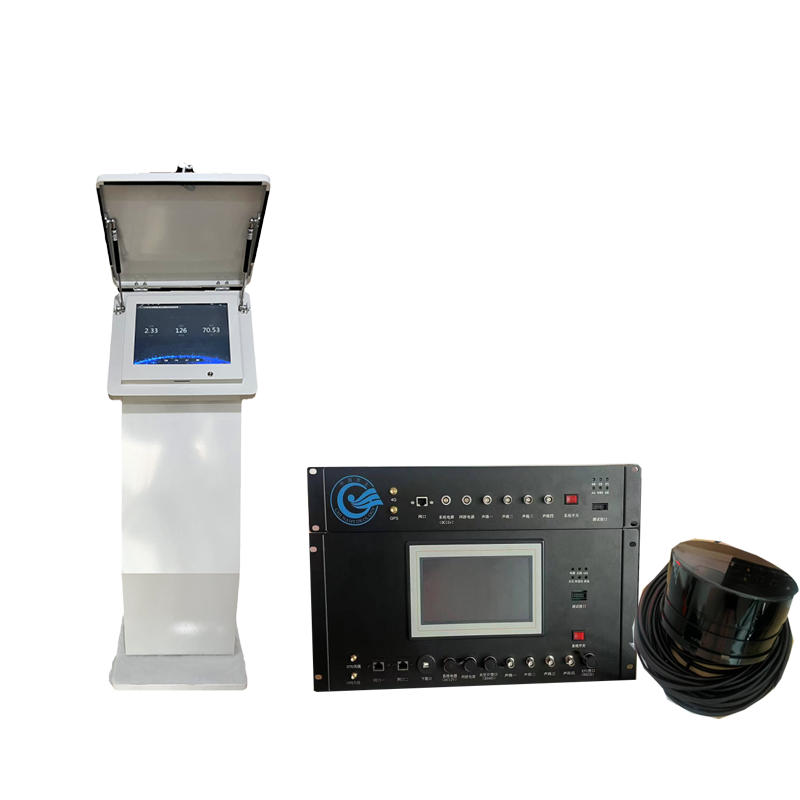

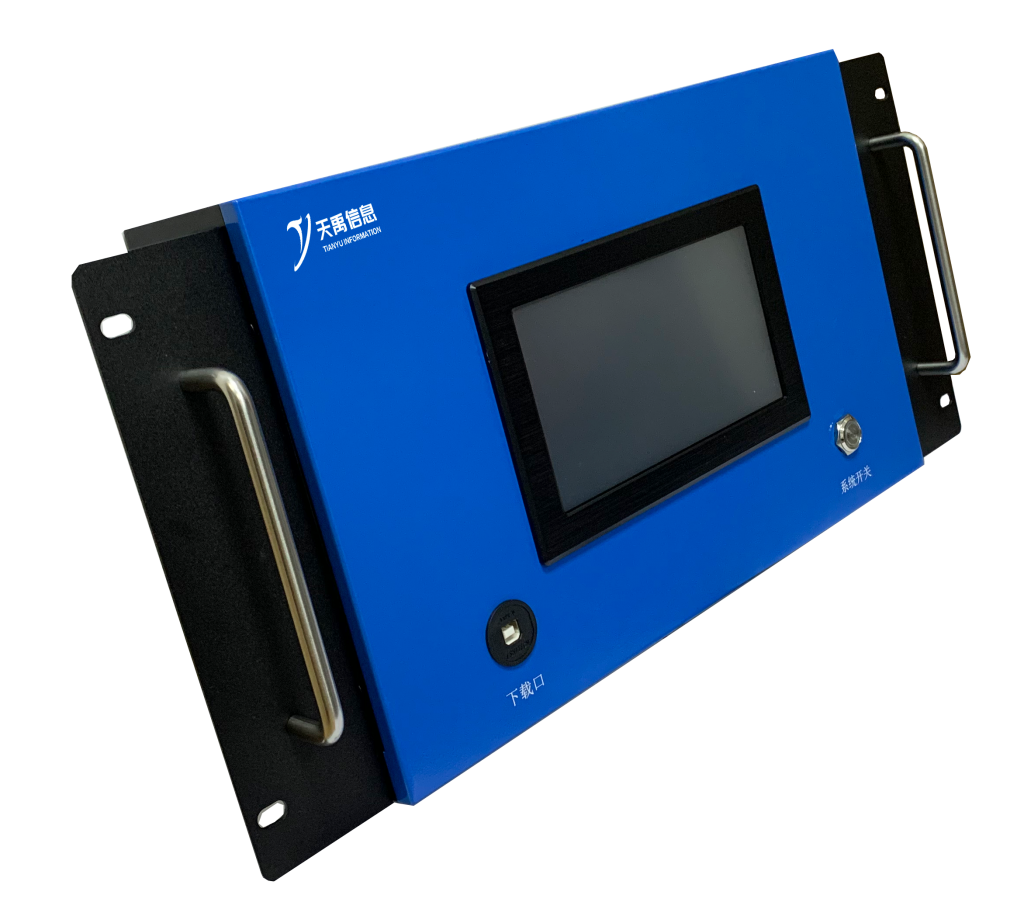

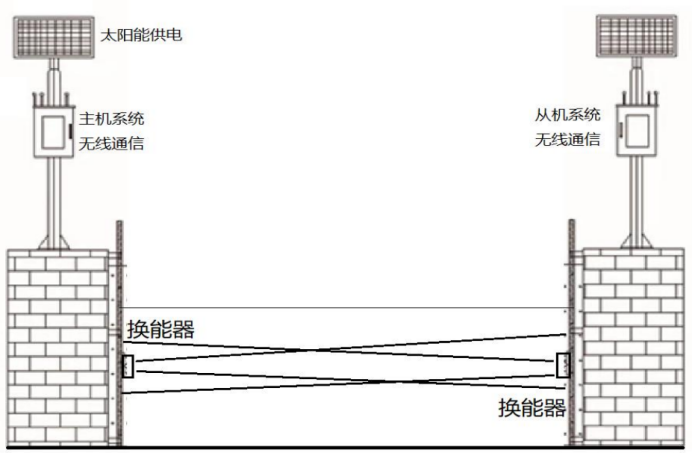

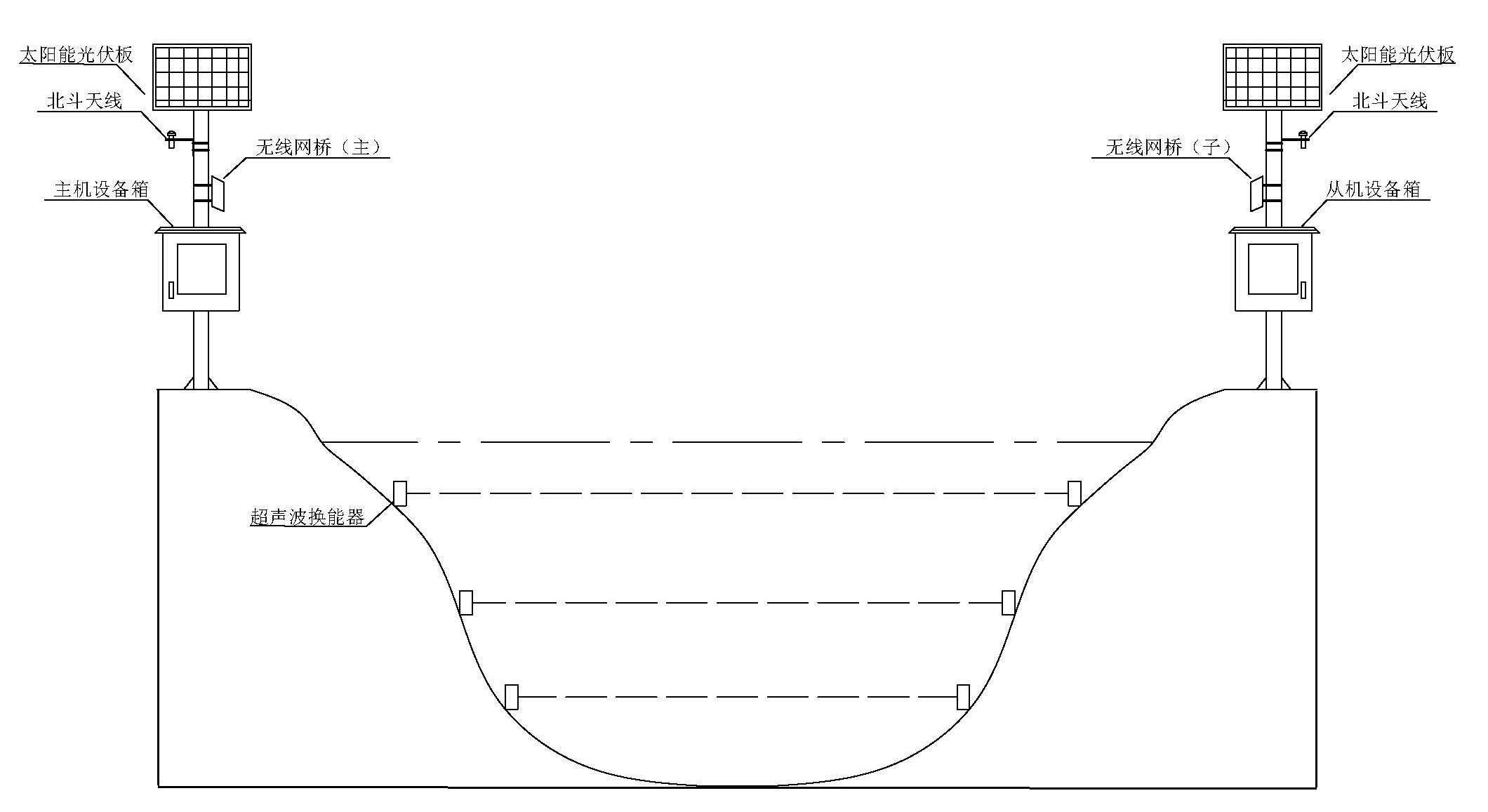

仪器分布图



产品特点

---

1. 可测量断面范围大。该系统采用变频及扩频技术，测量距离可达到2000m。
2. 左右岸采用无线通信和高精度授时同步系统。系统采用高速数据链自主组网交互及北斗授时技术，主从机之间无需拉线。

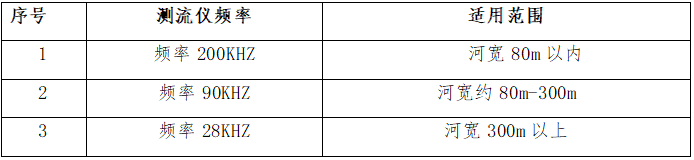

3. 系统抗沙能力强。系统换能器采用 200KHz、90KHz 或 28KHz，可在较高含沙量下保持数据穿透性，实现系统稳定运行。
4. 系统安装方便。水声换能器采用阵列矩阵技术，设备安装时无需精确对准。
5. 系统可扩展性强。根据水文断面的具体情况，内置多种信号处理算法，多种水文流量计算模型，也可根据断面设定特殊的测量及安装方式（X型，V型等），可接入多种水位传感器。



适用场景

---

适用于明渠，天然河道，水渠系统对环境要求如下：

（1）河床相对稳定，冲淤变化小，无涡流等因素影响；

（2）测量断面宽度在0.2m-2000m；水深应大于20cm；

（3）断面含沙量<10Kg/m³。



系统适用范围

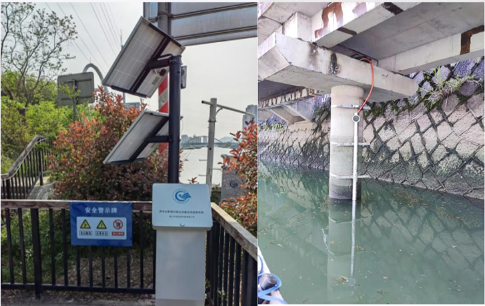

现场图片

---





技术参数

---

1. 测量原理：声学时差相关原理
2. 工作频率：1MHz、500KHz、200KHz；90KHz；28KHz
3. 通信方式：主从机采用有线或无线通信
4. 剖面测量范围：2~2000m
5. 流速范围：0-10m/s；-10-10m/s
6. 准确度（相对误差）：≤±3%（断面 50m 以上）
7. 流速分辨率力：1mm/s
8. 平均误差：≤15%
9. 重复性：≤1%
10. 通讯：支持 RS-485
11. 电源：主机和从机在 8V-13.8V 范围内均工作正常
12. 绝缘电阻：换能器信号线之间不小于 5MΩ
13. 水密性：换能器（主、从）在不包装、不通电的状态下，0.25MPa 压力环境下保持 1h
14. 抗电磁干扰：具备抗电磁干扰性能，工作正常
15. 工作环境温度：主机和从机-10℃-45℃；换能器（主、从）0℃-40℃
16. 工作环境相对湿度：95%RH（40℃）
17. 设备应具有省级及以上检测部门出具的符合“防护等级：IP68”检测结果的检测报告并加盖制造公章
18. 数据输出：指标流速/流量/水位/温度
19. 可查看实时流量数据表格和数据曲线图；可设置基础水位和过水面积，可通过 U 盘更新河道参数
