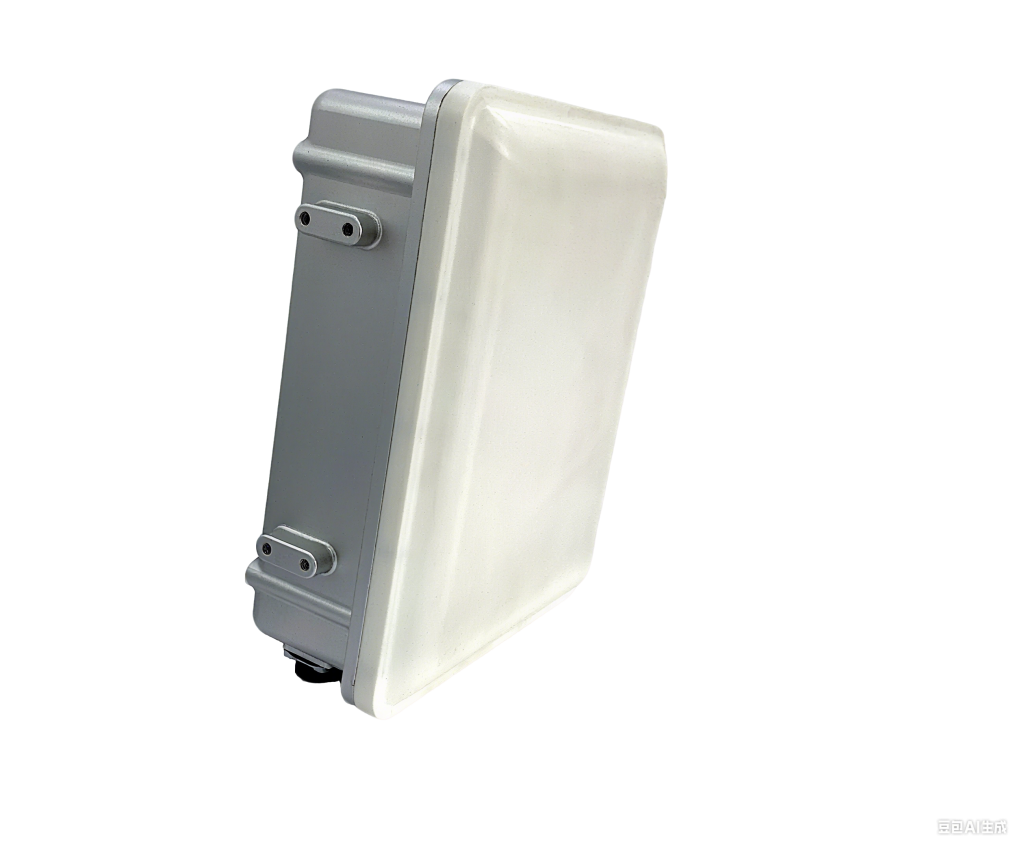

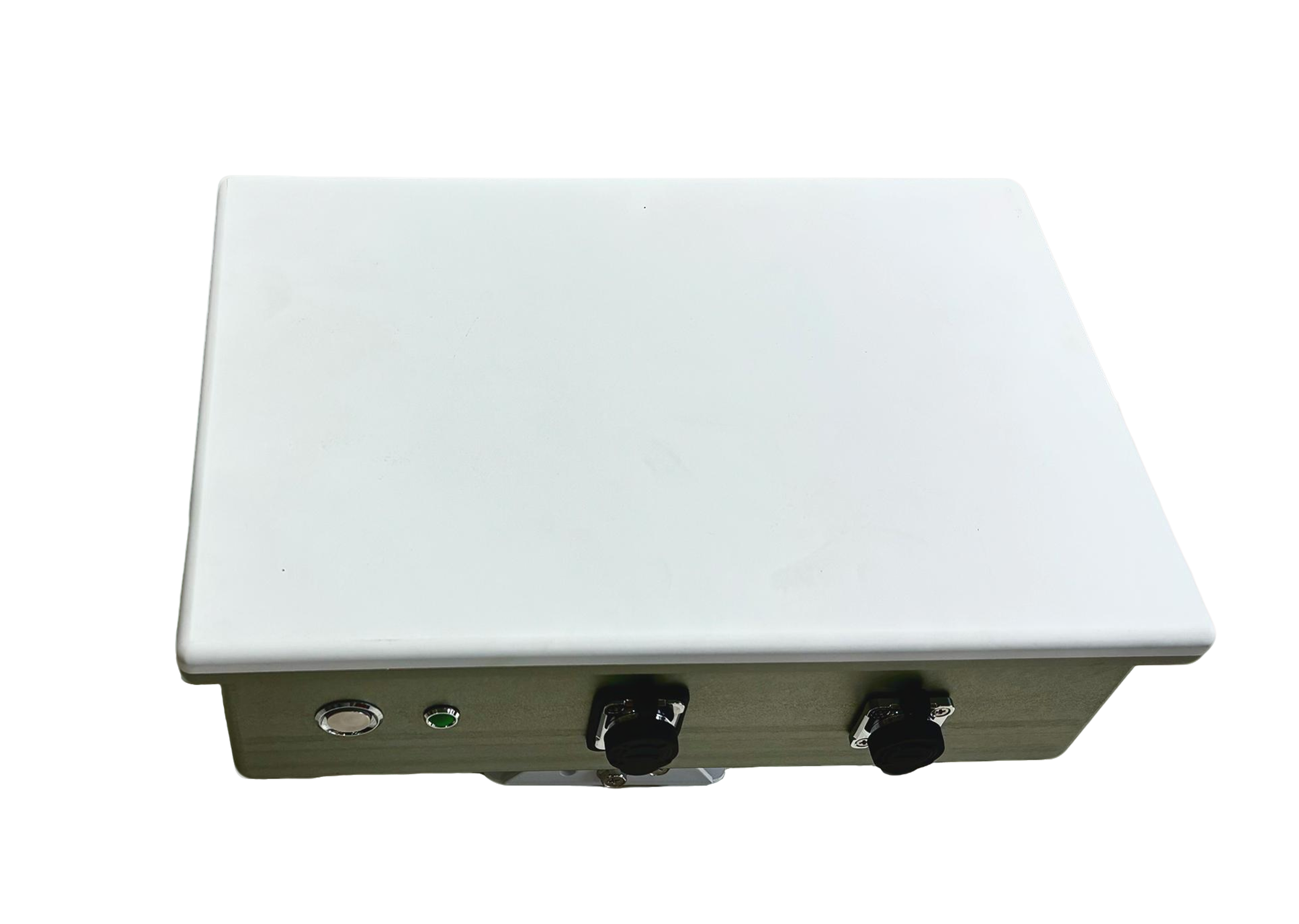

相控阵雷达测流仪

相控阵雷达测流仪是一种非接触式水文流量测流设备，由相控阵雷达测流仪传感器和相控阵雷达测流仪主机组成。设备一般安装在断面左右岸，面向河流与断面成一定角度，每5秒完成一次流量测量，可覆盖300米断面，每3米形成一个测量单元格，输出该单元格的整体平均流速。根据相关的水位值、断面资料及流速比等数据信息进行计算断面流量，输出数据成果。

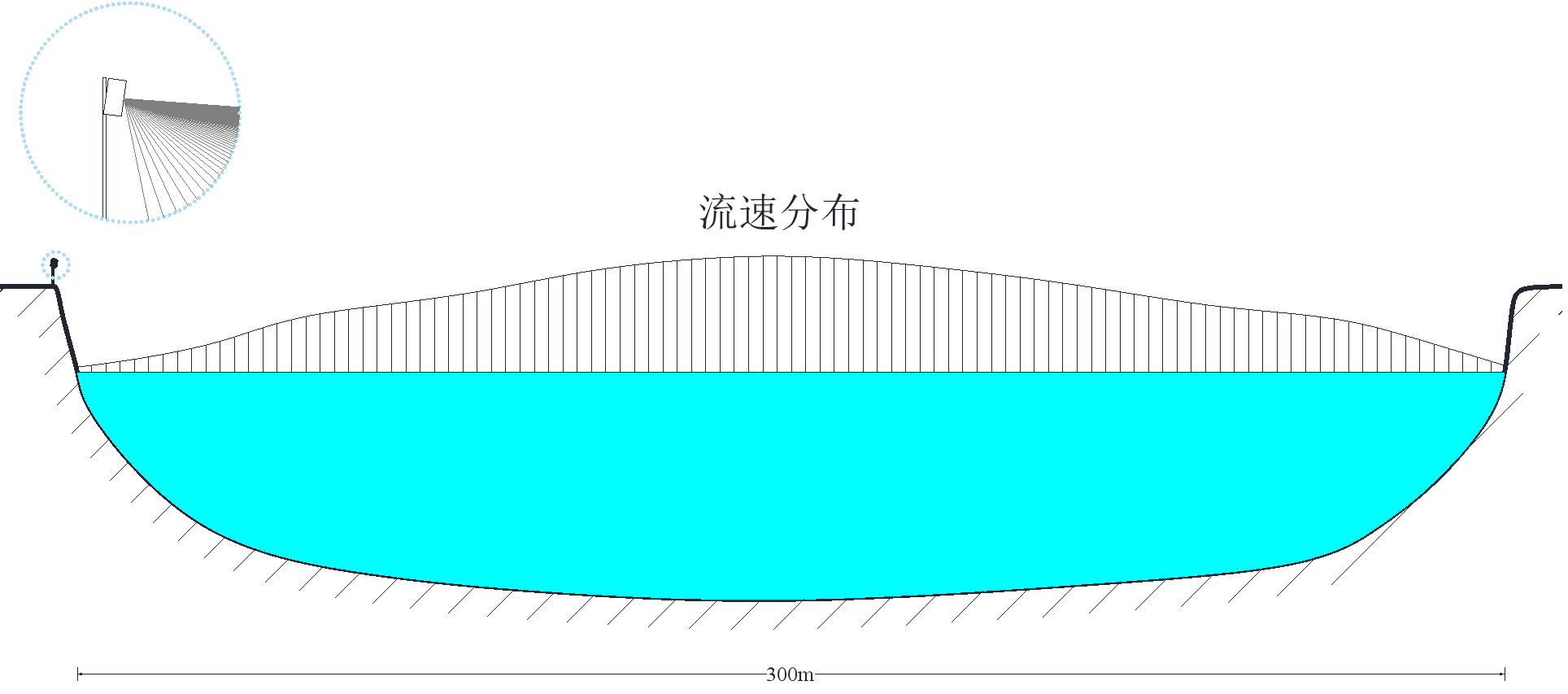

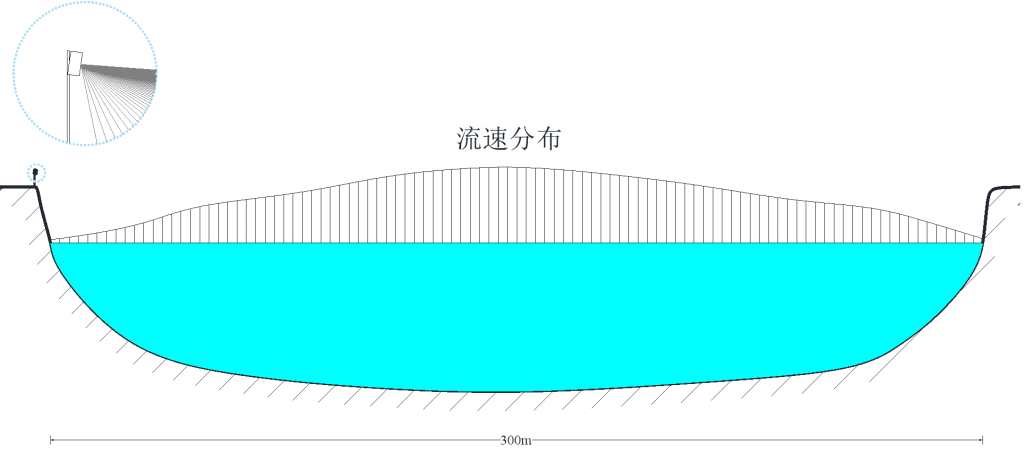

相控阵雷达测流仪流态分布示意图

1、测流仪符合相关管理要求。相控阵雷达测流仪运行频率为24GHz ~ 24.25GHz，设备对其他频段设备无干扰，符合无线电管理相关规程。

2、测量速度快。测流仪完成一次300米断面流量测量约为5秒，测量完成后输出沿断面线每3米为一个单元格的单元流速。

3、流速代表性好。测流仪采用相控阵网格化技术，对断面测量输出的单元格数据为单元格平均流速，连续性输出后可得全断面的表面流速。

4、稳定性好。设备采用非接触式测流量方式，无需接触水体，避免漂浮物、水质等因素干扰，能够经受恶劣天气环境，实现24小时全天候正常工作。

相控阵雷达测流仪测量的是水表面流速场数据，雷达测量干扰因素较少，准确性主要取决于断面的表面流场与断面平均流速的代表性。该设备适用于水流有一定波浪，且水流表面流场受外界影响因素较小的测流断面。

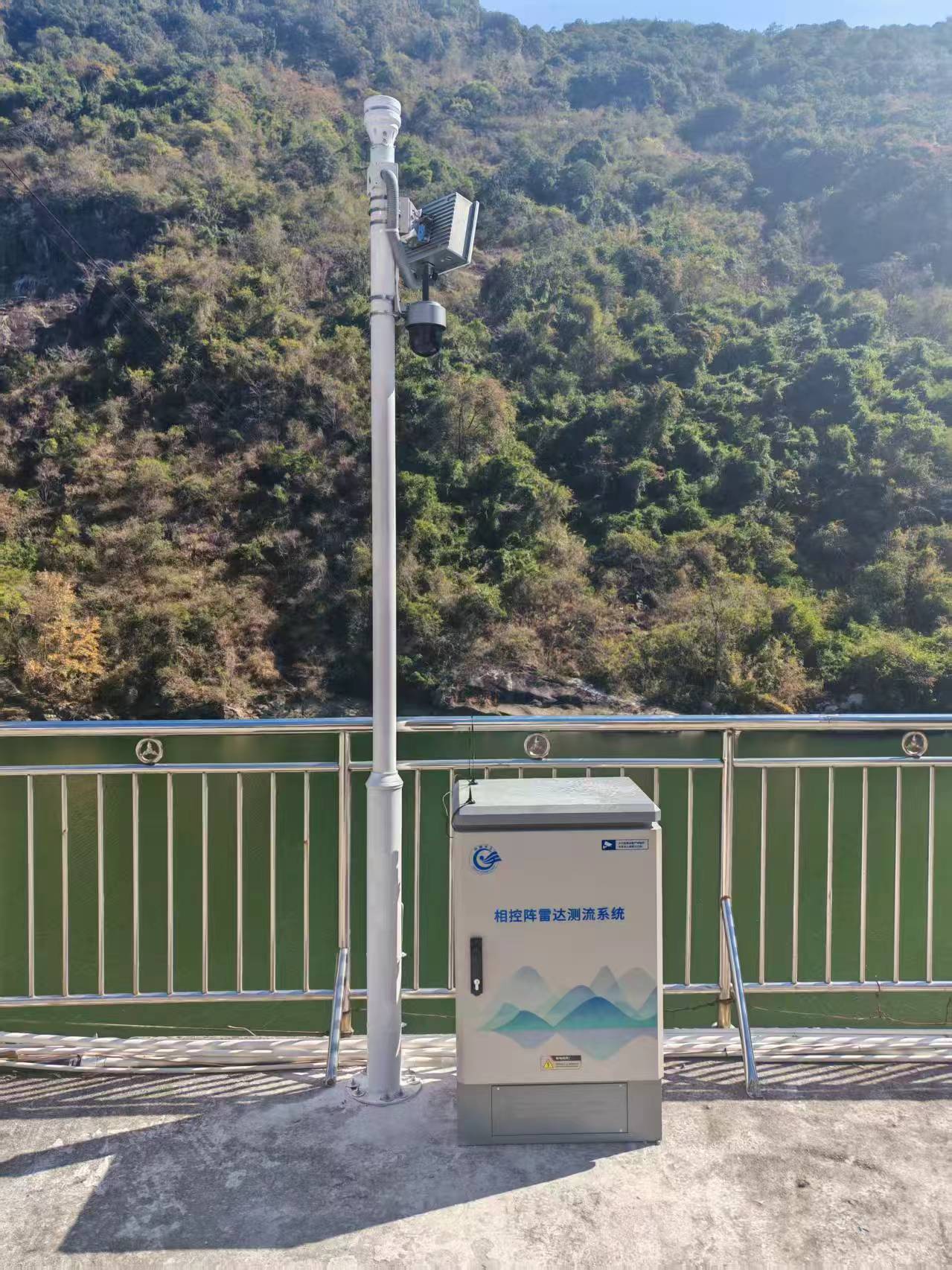

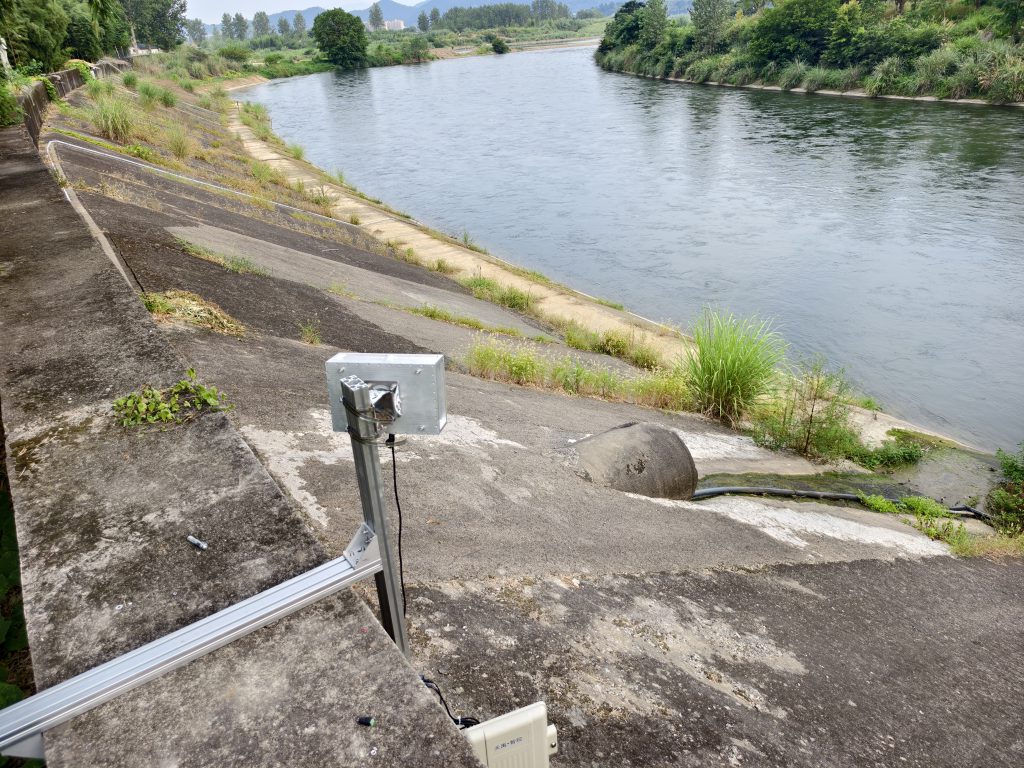

现场图片

1、频段：24~24.25GHz

2、待机功耗：≤8W, 工作供电：DC12~24V

3、测量距离：15~300m, 测量时间：≤5分钟

4、测速范围：0.3m/s~20m/s

5、测速分辨率：0.001m/s, 单元分辨率：3m

6、设备尺寸：31 cm×21 cm ×10 cm，重量：4 kg

7、接口：RS485、MODBUS-RTU协议

8、工作温度： -30~65℃

9、输出参数：断面平均流速、流量、水位、单元格流速、流向、信号强度
